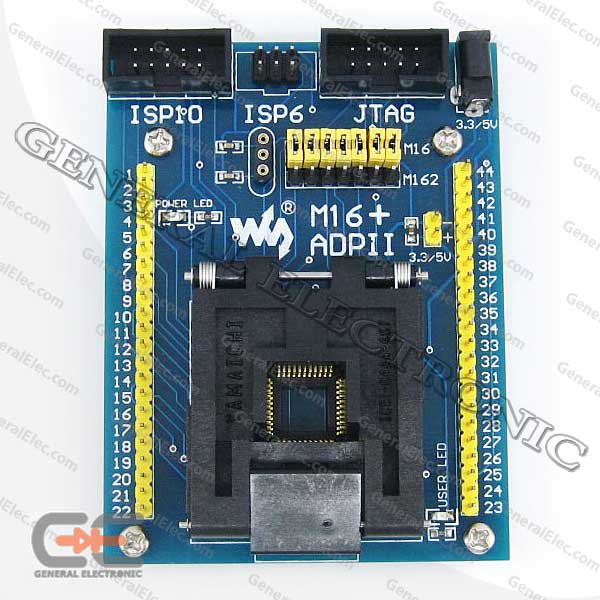

M16+ ADPII_ AVR Development Board TQFP44_آداپتور پروگرامر
IC Test & Burn-in Socket with a simple board, for AVR TQFP44 package
- مشخصات فنی
- نام اورجینال قطعه: M16+ ADPII
- پکیج: TQFP44
- کارخانه سازنده: Yamaichi
- نام گروه: انواع پروگرامرها و بردهای آموزشی - Board & Programmers
- نام زیرگروه: سوکت آداپتور براي پروگرامر
- مشخصات خرید
- وضعیت موجودی: سفارش از خارج
- حداقل تعداد سفارش: 1
- شماره گروه: 20
- شماره زیرگروه: 254
- نام اورجینال زیرگروه: Socket Adapter For Programmer
M16+ ADPII_ AVR Development Board TQFP44_آداپتور پروگرامر
Yamaichi IC Test & Burn-in Socket with a simple board, especially for AVR TQFP44 package
Features
- 10-pin/6-pin ISP Port for programming or testing
- External crystal can be connected via on board socket
- All the MCU pins are accessible on expansion connectors
-
Supports two classes of devices
- ATmega16 series
- ATmega162 series
Supported Devices
ATmega16 TQFP44 package and other pinout compatible devices of the sort
- ATmega16 / ATmega32 / ATmega8535
- ATmega16A / ATmega32A
- ATmega164P / ATmega324P / ATmega644P / ATmega1284P
ATmega162 TQFP44 package and other pinout compatible devices of the sort
- ATmega162 / ATmega8515
Outline and Dimensions
JTAG/ISP Port Header Pinout
The M16+ ADPII houses JTAG/ISP headers for connecting a programmer. The header pinouts are shown in the figures below.
